はじめに

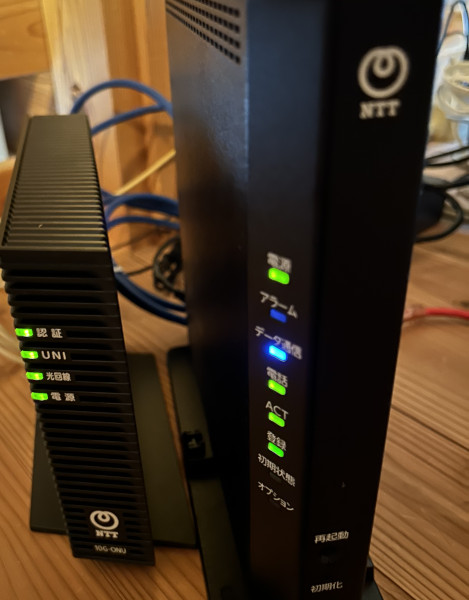

Kabu＆ひかりのXPass（DS-Lite）の1GBから10GBへの速度変更に伴い、ホームゲートウェイ（HGW）が、＜RX-600MI（1GB）＞から＜XG-100NE（10GB）＞へ変更になります。＜XG-100NE＞のパケットフィルター（IPoE）の設定を行いました。以前に記事にした、＜RX-600MI＞のパケットフィルター設定と同じです。
ホームゲートウェイ＜XG-100NE＞にログイン
ホームゲートウェイ＜XG-100NE＞は、「user」でのログインで、「Admin」（管理者権限）でのログインはできません。userでは、（管理者権限）の設定を確認する事はできません。NTT側で必要な設定はされていると思います。当然、「user」の設定より優先度が高いと考えます。
ログイン（通常の設定）
Webブラウザに「http://ntt.setup/」または、「192.168.1.1」と入力します。
ログイン画面がホップアップで表示されます。
※ IPアドレスを変更されている場合は、変更したIPアドレスを入力してください。
「ユーザ名」（user）と「パスワード」を入力してログインします。
※初回ログインの場合は、 パスワードの設定画面表示されます。
(工場出荷時は192.168.1.1)
IPv6パケットフィルタ（IPoE）の設定
- 左側メニューの「詳細設定」から「IPv6パケットフィルター設定（IPoE）」を選択します。
「IPv6パケットフィルター設定（IPoE）」画面が開きます。 - 【IPv6セキュリィティのレベル】を設定します。
IPv6ファイアウォール機能 ： ● 有効
IPv6セキュリティのレベル ： 高度
※ 標準と高度がありますが、高度にしましょう。
NTT網内で折り返す通信は必要ないので、高度にします。 - 【 IPv6パケットフィルタ設定（IPoE）】を設定します。
※ OpenVPNが利用する1194ポートのUDPを両方向に許可します。
エントリ番号 ： 1
フィルタ種別 ： 許可 ※ 当面使用する予定がないので無効中
通信方向 ： 両方向
プロトコル ： UDP
TCPフラグ ： 指定しない
送信元IPv6 ： * （送信元IPv6は固定していませんが、固定IP契約されてる方は固定可能です）
宛先IPv6 ： NASのIPv6アドレス/128（プレフィックス長は128でNASに固定しています）
送信元ポート ： * （固定していません）
宛先ポート ： 1194 （変更できます）
ICMPv6タイプ ： *
ICMPv6コード ： * - 【 IPv6パケットフィルタ設定（IPoE）】を設定します。
※ IPoE側からLANへの通信要求を拒否します。（デフォルトは拒否？と思いますが、念のため設定しています）
2 拒否 IPoE->LAN TCP * * * * * * *
3 拒否 IPoE->LAN UDP * * * * * * *
※ 宛先ポート137-139、445のTCP通信を両方向拒否します。
4 拒否 両方向 TCP * * * * 137-139 * *
5 拒否 両方向 TCP * * * * 445 * *
※ 宛先ポート137-139、445のUDP通信を両方向拒否します。
6 拒否 両方向 UDP * * * * 137-139 * *
7 拒否 両方向 UDP * * * * 445 * *
※ 送信元ポート137-139、445のTCP通信を両方向拒否します。
8 拒否 両方向 TCP * * * 137-139 * * *
9 拒否 両方向 TCP * * * 445 * * *
※ 送信元ポート137-139、445のUDP通信を両方向拒否します。
10 拒否 両方向 TCP * * * 137-139 * * *
11 拒否 両方向 TCP * * * 445 * * * - 以上です。
IPv4のフィルター設定
「配信済事業者ソフトウエア一覧」画面にログインします。
URL：192.168.1.1:8888/t （XG-100NEのアドレス）
① 表示された画面の「Xpass」を選択
② 「user」名と「パスワード」を入力します。
③ 左側メニューから「IPv4パケットフィルタ設定」を選択します。
④ パケットフィルタエントリにデフォルトの設定が13個あります。
⑤ 右下に「エントリの追加」ボタンを選択します。
⑥ 14個目の設定ができます。
・種別 ： 「拒否」を選択
・送信元IP ： 「any」を入力
・宛先IP ： 「any」を入力
・プロトコル ： 「any」を選択
・送信元ポート： 入力できません
・宛先ポート ： 入力できません
・方向 ： 「in」を選択
⑦ 「更新」ボタンを選択
以上です。
あとがき
＜XG-100NE＞の設定は、＜RX-600MI＞と設定画面がおなじでした。また、「配信済事業者ソフトウエア一覧」も同じです。
IPv6の割り当てアドレスが変更になりますので、NASのFW（ファイアウォール）などの設定変更も必要になります。
※ 「第5回 Synology NAS(DS224+)の「ファイアウォール」を設定します。（DS223j対応）」を参照して下さい。
OpenVPNのIPv6パケットフィルター設定は行っているが、当面、利用予定がないので無効にしています。
